Инструмент и материалы
для центровки оборудования

ООО "Оланва", г. Лысьва, Пермский край
Российские центровочные нержавеющие пластины
  • Для решения проблемы несоосности валов приводов наша фирма помимо индикаторной центровочной системы - ИЦС - 2М с радиально-торцевой схемой измерений производит нержавеющие центровочные пластины, для подкладки под лапы центрируемых механизмов и необходимых не только для службы технической диагностики, но и ремонтным бригадам слесарей и электриков, центрирующим привода после любого вида ремонта.
  • Используя нержавеющие центровочные пластины, вы сокращаете время центровки и надежно сохраняете полученный результат! Нельзя использовать кустарные медные или стальные подкладки, ржавеющие и не имеющие достаточной прочности.
  • Пластины изготавливаются из нержавеющих листов и ленты нормальной и повышенной точности. Марки применяемых нержавеющих сталей: 12Х18Н10, 102Х18Н10Т, AISI 304, AISI 321, 12Х17, 08Х13, 12Х13, AISI 403, AISI 430.
  • Предел прочности нержавеющих материалов σв>= 490 МПа; предел текучести >=190 МПа; твердость НВ >= 170 Мпа.
  • В зависимости от толщины, стандартов на прокат и металл пластины могут иметь разность толщины в пределах от ±1 до ±4%.
  • Допускаются отклонения габаритных размеров пластин до 1-2 %

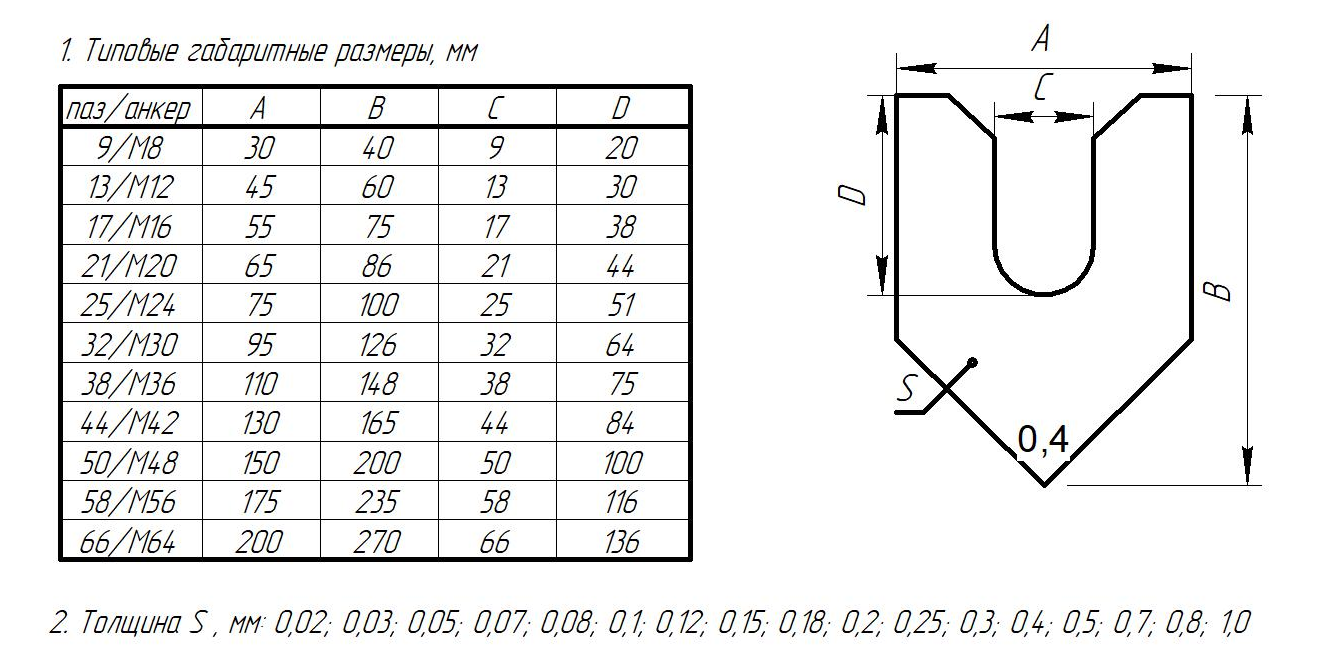

  • Мы предлагаем нержавеющие подкладки 11-ти типоразмеров под российские основные метрические резьбы анкеров (фундаментных болтов): М8, М12, М16, М20, М24, М30, М36, М42, М48, М56, М64 четырех комплектаций по количеству толщин в комплекте.
  • Чем больше оборотов двигателя, тем более жесткие требования предъявляются к центровке и тем больше толщин центровочных пластин должно быть в комплекте. Выпускаются следующие комплекты центровочных пластин:



СТАНДАРТ - 90 шт. в наборе

Толщина, мм

0,05

0,1

0,2

0,3

0,4

0,5

0,7

0,8

1,0

Количество, шт

10

10

10

10

10

10

10

10

10



МАСТЕР - 110 шт. в наборе

Толщина, мм

0,05

0,1

0,15

0,2

0,25

0,3

0,4

0,5

0,7

0,8

1,0

Количество, шт

10

10

10

10

10

10

10

10

10

10

10



Цены на комплекты пластин, руб:

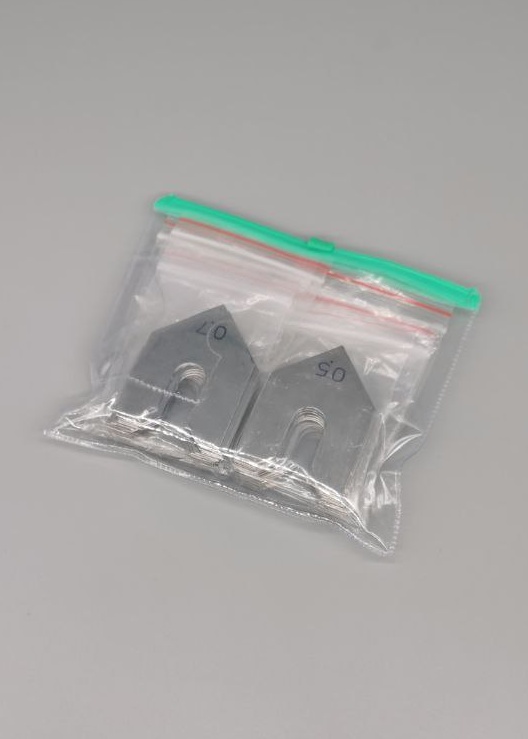

Каждый комплект поставляется в ЗИП папке или сумке, в которых каждая толщина уложена в отдельный ЗИП пакет.

Возможна поставка в пластиковой коробке, по дополнительной цене (см.таблицу).

Ширина паза, мм/анкер

Габаритные размеры, мм

Цена комплекта, руб.

Цена

коробки, руб

Вес набора, кг

Комплектация «Стандарт»

Комплектация «Мастер»

9/М8

30х40       А

4530

5530

130

0,3

13/М12

45х60       Б

5910

7210

140

0,6

17/М16

55х75       В

7480

9140

150

0,8

21/М20

65х86       Г

10130

12350

170

1,1

25/М24

75х100     Д

12350

14990

190

1,5

32/М30

95х126     Е

14570

17760

210

2,3

38/М36

110х148   Ж

16980

20690

240

3,3

44/М42

130х168   З

19490

23690

270

3,9

50/М48

150х200   И

22870

27890

310

6,8

58/М56

175х235   К

27120

32980

380

9,2

66/М64

200х270   Л

31670

38730

450

11,2



  • На все выпускаемые изделия распространяется гарантия  12 месяцев.
  • Условия поставки: при сумме < 300 000 руб. 100% предоплата,  работаем без НДС!
  • Способы доставки: Почта России, ЕМS, транспортные компании по согласованию.
  • Стоимость доставки рассчитывается отдельно, и не входит в стоимость оборудования.
  • Всегда в наличии на складе комплекты всех типоразмеров.
Изготавливаем пластины по  чертежам Заказчика.
Срок изготовления заказа зависит от его объема.
